自動門風淋室輸出板(控制器)全套圖
當前位置：首頁 >> 風淋室技術文章 >> 正文自動門風淋室輸出板(控制器)全套圖
自動門風淋室輸出板接線說明,LED顯示自動門風淋室輸出板：自動門風淋室輸出板主板可自動實現內、外門的互鎖與解鎖；照明的啟停；人體自動感應以及風機的啟停等功能。LED顯示風淋室主板在自動流程時有相關語音提示，并具有風淋時間、前后門解鎖延時時間、照明延時間可調等靈活功能。

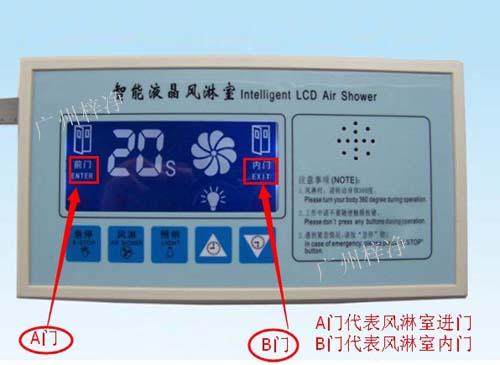

LED顯示自動門風淋室輸出板主板按鍵說明:
風淋室輸出板主板急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
風淋室輸出板主板風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。 此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
風淋室輸出板主板照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
風淋室輸出板主板上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。

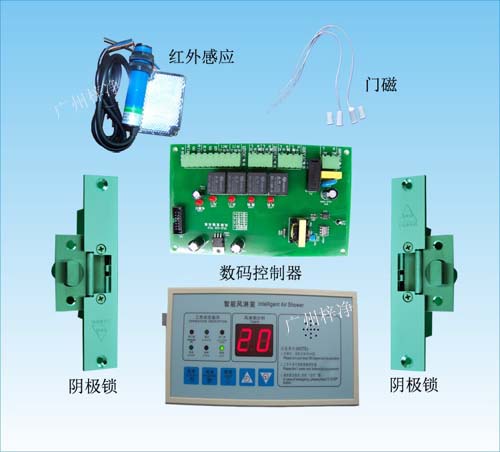

風淋室控制器副板特寫
1、強電輸入接口
ａ．供電電源：220VAC（絲印標記為220V AC IN）
2、強電輸出接口
a．風機：1A 220VAC（接交流接觸器線圈,絲印標記為風機中繼）
b．照明：1A 220VAC（如燈管較多可接中間繼電器,絲印標記為照明指示燈）
c．工作指示:1A 220VAC（絲印標記為工作指示燈）
d. 電源指示：1A 220VAC（絲印標記為電源指示燈）
3、弱電輸入接口
a．內門門磁開關：無源觸點（絲印標記為內門磁）
b．外門門磁開關：無源觸點（絲印標記為外門磁）
c．紅外感應開關：無源觸點（絲印標記為紅外）
4、弱電輸出接口
a.紅外開關電源：12VDC（絲印標記為12V GO）
b.外門電鎖：600mA DC12V （外門電鎖）
c.內門電鎖：600mA DC12V （內門電鎖）
自動門風淋室輸出板主板開孔尺寸:
LED顯示風淋室主板使用注意事項：
1、產品開孔尺寸：L×W=245×125（MM）
2、產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；
3、產品使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；
4、 產品使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。
5、因風淋室線路板限制，各接口端子建議均不要外接大于100W設備， 如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。
自動門風淋室維護要點:
1、定期使用儀器測定設備的各項技術指標，如不符合技術參數要求應及時予以處理。
2、根據實際使用情況，定期將初效空氣過濾器中的濾料取下清洗。
3、當發現風速變小時應首先檢查初效空氣過濾器表面是否發黑，若發黑則說明預過濾器容塵較多，阻力增大，即應拆下初效空氣過濾器內的無紡布進行清洗或予以調換。
4、當調換或清洗無紡布后，仍不能提高風速則說明高效空氣過濾器已經堵塞，造成阻力增大，則應更換高效空氣過濾器。
5、更換高效過濾器時，須拆下噴球板，取出高效過濾器，按照原有高效過濾器的規格型號更換新的高效空氣過濾器。安裝時應確認高效過濾器上的箭頭標記，箭頭應指向氣流的方向。并確保密封良好，防止?jié)B漏。
6、高效過濾器更換完畢后需確認邊框無滲漏現象，并用塵埃粒子計數器進行檢測，達到技術指標后方可進行正常工作。
7、定期對電氣線路進行檢修，如有故障可參照電氣原理圖進行維修。
8、定期對門進行圍護，使電子鎖與其鎖孔對準，以免鎖銷卡死。
9、本設備使用溫度不得超過50℃，且嚴禁使用明火。
自動門風淋室使用說明:
1.手伸至距離感應器150MM處，感應器綠燈亮，進門自動打開
2.進門完全打開
3.人進入風淋室，進門自動關閉
4.自動感應吹淋，吹淋時雙門鎖閉
5.吹淋完畢，出門自動打開
6人從出門走出，出門自動關閉
