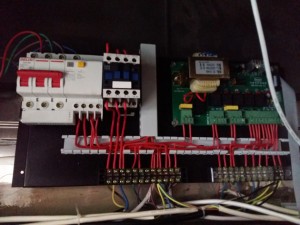

風淋室控制器接線圖
當前位置：首頁 >> 新聞動態 >> 正文風淋室控制器接線圖
風淋室控制器接線圖來自風淋室生產廠家,廣州風淋室,中山風淋室,珠海風淋室,韶關風淋室,佛山風淋室,江門風淋室,東莞風淋室等等。風淋室空氣凈化設備產品。

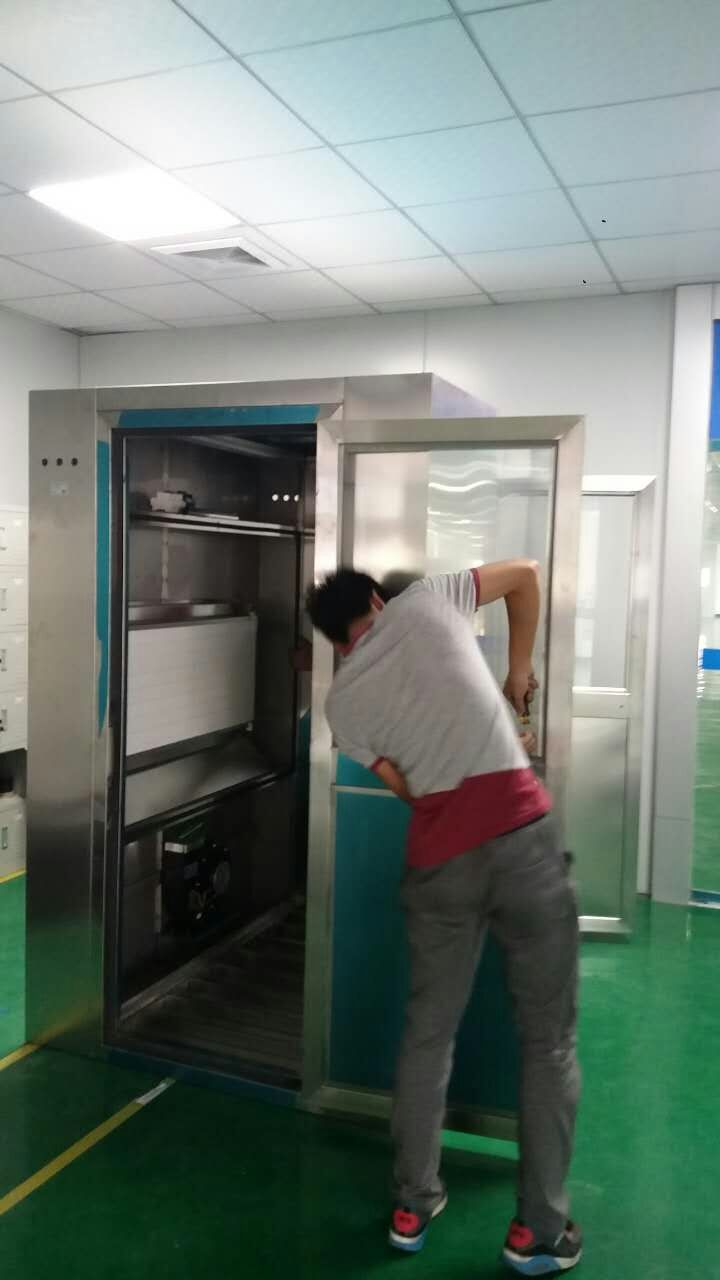

風淋室現場安裝圖
風淋室設備凈化行業10余年生產經驗，產品遍布全國任何一個地區市，10000余家終端客戶使用。在空氣凈化行業，有自己獨特的專業的處理經驗。

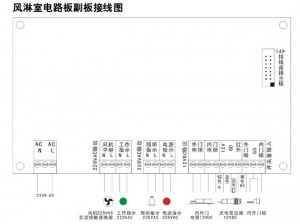

風淋室控制器主板接線:
a、風淋倒計時顯示：雙位數字顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示。
b、外門開：當外門打開時，此圖標閃爍(可以檢查外門磁是否正常)。
c、感應：當人體時入感應區時，此圖標閃爍(可以檢查光電開關是否正常)。
d、內門開：當內門打開時，此圖標閃爍[可以檢查內門磁是否正常)。
e、風淋：此圖標閃爍時，指示風淋風機已被自動或手動啟動。
f、急停：此圖標閃爍時，指示系統處于急停狀態。
g、照 明：此圖標閃爍時，指示照明燈啟動，可再次按照明鍵關閉或啟動。
風淋室控制器接線參數：
(1)、強電輸入接口>>供電電源：2 20VAC(絲印為2 20V AC)
(2)、強電輸出接口
a、風機：1 A 2 20VAC(接交流接觸器線圈，絲印為風機中繼)
b、照明：1 A 2 20VAC(如燈管較多可接中間繼電器， 絲印為照明指示燈)
c、工作指示：1 A 2 20VAC(絲印為工作指示燈)
d、電源指示：1 A 2 20VAC(絲印為電源指示燈)
(3)、弱電輸入接口
a、內門門磁開關：無源觸點(絲印為內門磁)
b、外門門磁開關：無源觸點(絲印標記為外門磁)
c、紅外感應開關：無源觸點(絲印標記為紅外)
(4)、弱電輸出接口
a、紅外開關電源：1 2VDC (絲印標記為1 2V G0)
b、夕卜門電鎖：2 00mA DC 1 2V(夕卜門電鎖)
c、內門電鎖：2 00mA DC 1 2V(內門電鎖)
風淋室產品質量保證：
>>我司出產的”梓凈”牌空氣凈化設備及空氣過濾器產品已獲國內、國際多項產品認證；
>>為滿足客戶對潔凈室的高品質要求，我司生產出廠的每一臺空氣凈化設備都經過我司質檢員的嚴格檢查，符合產品質量標準方可出廠；空氣過濾器都在標準萬級無塵車間內生產、檢測。
>>產品交付驗收完畢后，我司將對貴司及所訂購產品建立獨立的檔案，以便與我司長期的為貴司提供優質、及時的服務。
>>產品包裝：木箱或紙箱包裝；
>>發貨方式：貨運；
>>交貨時間：合同簽訂后我司收到貨款之日起5個工作日內完成生產，3個工作日內到貨；
服務宗旨：
>>公司出產的”梓凈”牌空氣凈化設備及空氣過濾器可提供長期的技術支持；
>>故障受理：省外48小時，省內24小時；
