梓凈風淋室使用說明書[最新版]
一、風淋室使用說明書>>安全常識
1、產品特點和用途風淋室是人或物料進出潔凈區必需的通道，起到氣閥室密閉潔凈室的作用?？梢詼p低進出潔凈區所帶來的污染問題，經過高效過濾器噴出高速潔凈氣流，有效而迅速的清除人身服飾或物料從非潔凈區所帶來的塵埃粒子及細菌。杜絕工作人員將頭發，灰塵、細菌帶入潔凈車間，達到工作場地嚴格的無塵凈化標準，生產出高質量的產品。
它廣泛應用于電子、國防、精密儀器、儀表、汽車制造、制藥、食品、化工、農業、生物等各個工業部門和種類科學實驗室。
2、使用環境和條件溫 度：5℃～35℃;相對濕度：不大于85％[+35。C]大氣??壓力：86kPa～1?06kPa最大塵埃濃度：5000粒／升(塵埃粒徑不大于0．5u?m)電????源：380V；50Hz
3、安全事項
(1)、基本安全事項
a、請不要置于高速塵源和震源處。
b、請不要用揮發油、稀釋劑、腐蝕性溶劑等擦拭箱體，以免傷及漆層或引起變色。
c、禁止用于下列場所：低溫、高溫、多濕、結露、多塵以及有油煙、霧氣的地方。
d、風淋室內壁材質為鏡光不銹鋼時，請勿用手或東西劃傷面板，以免影響美觀。
(2)、電氣安全事項
a、先將產品就位后再接線、接電源作業，以免造成人身傷害。
b、請確認本產品的額定電壓、頻率是否與輸入電源的參數相符，以免損傷電器元件，引起火災。
c、風淋室風機為三相380V電源，若接反會導致風速下降，此時只需調換任意兩相，即可恢復正常工作。
(3)運行安全事項
a、在正常大氣條件下，本產品電源輸入端與機殼或外露的導電部分之間的絕緣電阻值應大于20MQ，濕度試驗后絕緣電阻值應大于2MQ。
b、接通電源后雙門立即互鎖，只能打開其中一扇門，不能同一時間強行拉開兩扇門，否則會損壞雙門互鎖系統。
c、從進門進入風淋室，關閉進門后，吹淋立即啟動；吹淋完畢后，進門以鎖閉，只能打開出門，從出門走出，此時不能強行推開進門，否則會損壞雙門互鎖系統。
d、在吹淋過程中，按下急停開關，吹淋立即停止，雙門可以同時打開。
e、如發現工作出現異常，應及時切斷電源，并通知有關人員進行檢修處理。
f、檢修時應先切斷電源，以免無意中啟動運轉，造成人身傷害。
二、風淋室使用說明書>>技術特征
技術參數說明
產品名稱：風淋室，貨淋室，浴塵室，風淋器，高效過濾器過濾效率：99．99％@≥0．3um初效過濾器過濾效率：35％@≥5．0um風??速：≥22m噴嘴直徑：Φ25mm噴嘴材質：不銹鋼風淋時間：0～99秒可調，出廠默認設計時間為1?5秒。門鎖方式：風淋時間雙門緊閉，平時雙門閉鎖，只可以打開其中一扇門。
三、風淋室使用說明書>>結構特征
1、采用國際標準的潔凈原理和最優化的箱體設計。
2、采用全自動控制運行，雙門電子互鎖，紅外感應自動吹淋，吹淋時雙門閉鎖。
3、冷板噴塑系列，采用多層酸洗技術，靜電無塵噴塑處理。
4、采用全不銹鋼制造的門、門框、拉手、加厚底面板、風淋噴嘴等基本配置。
5、采用液晶顯示，風淋時間可調，并顯示風淋時間。
6、空氣經過初效過濾器，由外轉子風機壓入靜壓箱，再經過高效過濾器過濾后從出風面吹出高速潔凈氣流，潔凈氣流以高速均勻的風速由可旋轉噴射到人身上有效而迅速的清除附在衣服或物料表面的塵埃粒子。
7、考慮到使用壽命，建議將該產品至于十萬級或潔凈度更高的潔凈區域中使用。
四、風淋室使用說明書>>操作及按健說明

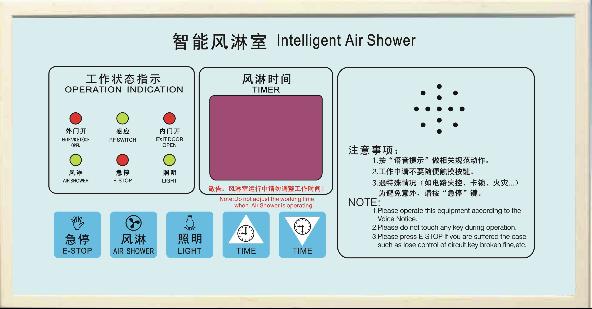

1、主板面膜示意圖
(1)、主板面膜按鍵說明
a、急停按鍵：任何時候按下急停按鍵，液晶屏內急停圖標閃爍，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時
b、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
c、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
d、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。
(2)、指示圖標顯示說明
a、風淋倒計時顯示：雙位數字顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示。
b、外門開：當外門打開時，此圖標閃爍(可以檢查外門磁是否正常)。
c、感應：當人體時入感應區時，此圖標閃爍(可以檢查光電開關是否正常)
d、內門開：當內門打開時，此圖標閃爍[可以檢查內門磁是否正常)。
e、風淋：此圖標閃爍時，指示風淋風機已被自動或手動啟動。
f、急停：此圖標閃爍時，指示系統處于急停狀態。
照??明：此圖標閃爍時，指示照明燈啟動，可再次按照明鍵關閉或啟動。

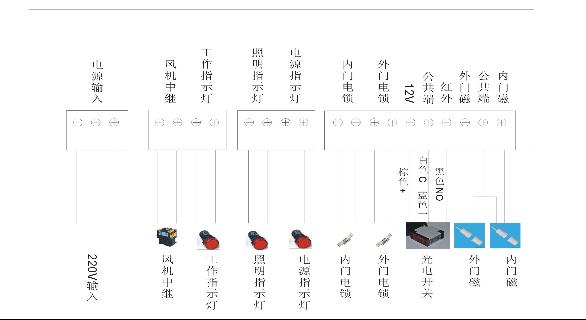

2、副板接線示意圖
輸入、輸出端子接口說明：
(1)、強電輸入接口，供電電源：2?20VAC(絲印為2?20V?AC)
(2)、強電輸出接口
a、風機：1?A?2?20VAC(接交流接觸器線圈，絲印為，風機中繼)
b、照明：1?A?2?20VAC(如燈管較多可接中間繼電器，絲印為照明指示燈)
c、工作指示：1?A?2?20VAC(絲印為工作指示燈)
d、電源指示：1?A?2?20VAC(絲印為電源指示燈)
(3)、弱電輸入接口
a、內門門磁開關：無源觸點(絲印為內門磁)
b、外門門磁開關：無源觸點(絲印標記為外門磁)
c、紅外感應開關：無源觸點(絲印標記為紅外)
(4)、弱電輸出接口
a、紅外開關電源：1?2VDC??(絲印標記為1?2V?G0)
b、外門電鎖：2?00mA?DC?1?2V(外門電鎖)
c、內門電鎖：2?00mA?DC?1?2V(內門電鎖)
3、操作說明
(1)、工作參數設定說明
a、系統設有一個外部時間參數設置：風淋時間設定，外部參數設置可直接通過上下調鍵進行修改。
b、參數設置需持續按下急停鍵3秒則進入內部參數設置狀態。此時，風淋倒計時數字顯示H?E，急停鍵作為設置鍵來使用，風淋鍵作為翻頁鍵使用，上下調節鍵則可調節設置參數。如按風淋鍵，風淋倒計時數字顯示將依次循環顯示T?I、T0、TC、T?L、T?d、T?n?6個參數。對應不同的參數按上下調節鍵則顯示該參數對應的延時時間或功能狀態。系統設有4個內部時間和2個功能參數設置：T?l外門解鎖延時設定、T0內門解鎖延時設定、TC風淋完延時解鎖設定，T?L照明延時設定、T?d功能設定，T?n門互換設定，完成設置后，5秒內如無操作自動存貯并退出設置狀態。
(2)、工作參數設定操作
a、風淋時間設定：此為外部時間參數選項，在風淋開始前或結束后，直接通過上、下調節按鍵可以改變風淋延時時間，調節范圍1一9?9秒，并由雙位數字顯示，調節結束5秒后，系統自動保存該參數值。
b、外門解鎖延時設定T?l：此為內部時間選項，連續按下急停鍵3秒，數字顯示：HE，系統進入內部參數設定，按風淋鍵數碼管顯示：T?l，再按上調或下調鍵可查看外門解鎖延時時間，單位為秒，按上調或下調鍵可在O一99秒內進行調節，按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置。
c、內門解鎖延時設定T0：完成外門設置后，需在五?秒內再次按風淋鍵，進入內門解鎖延時設定(T0)，通過上、下調節鍵可以查看并在0—99秒內調節時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置。
d、風淋完電鎖延時解鎖設定Tc：完成內門設置后，五秒內再次按風淋鍵，進入風淋完電鎖延時解鎖時間設定(TC)，通過上、下調節鍵可以查看并在0—99秒鐘內調節風淋完電鎖延時解鎖時間設定。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置。
e、照明延時設定TL：完成電鎖延時設置后，五秒內再次按按風淋鍵，進入照明延時時間設定(TL)，通過上、下調節鍵可以查看并在O一99分鐘內調節照明延時熄滅時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置。
f、功能設置設定Td：設為0時為普通型，即”進門一一感應一一吹淋一一出門”過程的控制；設為1時為無感應型，即”進門一一吹淋一一出門”過程的控制；設為2時為無門型，即”感應一一吹淋”過程的控制。
g、門互換功能設定Tn：門互換功能有O和1兩個狀態，設置為0時為正常，設置為1時為互換；比如當現場安裝時前、后門調錯，設置為1，即可互換為正常工作。
五、風淋室使用說明書>>風淋室工作流程
1、進入潔凈區：
1)、進入潔凈區的人員打開外門時，內門電鎖自動上?鎖以防風淋室內未凈化空氣流入潔凈區，風淋室照明燈點亮，門外工作指示燈亮。
(2)、進入風淋室關上外門后，語音提示：??“你好，請站在感應區內”。系統紅外探頭開始檢測是否有人如檢測到有人，系統即轉入風淋過程。
(3)、風淋前內外門上鎖，風機啟動開始風淋，同時，風淋倒計時開始計時。語音提示：??“正在工作，請轉動身體360度”。
(4)、如系統在外門關后規定時間內檢測不到風淋室有人，系統內外門自動解鎖，返回待機狀態，紅外將繼續檢測，如檢測到有人，內外門會上鎖，風淋室開始風淋
(5)、風淋過程中，有人按動上調、下調、及照明開關時，語音將提示：??“正在工作，請不要隨便觸摸開關”。
(6)、人員走出風淋室并關上內門后，系統返回初始狀態，等待下一次使用。
(7)、如風淋完成，內門解鎖后。里面的人員在規定時間沒有離開風淋室，系統默認人可能已離開，自動返回待機狀態。
(8)、照明點亮后，規定時間內沒有被再次觸發，則自動熄滅。
2、離開潔凈區：
(1)、打開內門，外門電鎖自鎖，風淋室照明燈點亮，工作指示燈亮。
(2)、人走進風淋室，關上內門，系統開始檢測是否有人在風淋室，如規定時間內檢測到無人，內外門解鎖。
(3)、如檢測到有人，系統待人員打開外門時，內門上鎖，當關上外門后，系統返回初始狀態。
(4)、如遇特殊情況，人員可以選擇返回潔凈區，系統待人員打開內外門上電自鎖，當關上內門后，系統返回初始狀態。
(5)、外門開后，如規定時間內檢測不到有人，若此時先打開外門，系統即轉入進入潔凈區流程；若此時先打開內門，系統則轉入離開潔凈區流程。
(6)、照明燈點亮后，規定時間內沒有被再次觸發，則自動熄滅。

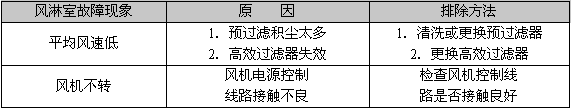

六、風淋室使用說明書>>故障分析與排除
七、風淋室使用說明書>>維修與保養
1、根據環境的潔凈度，定期(初效一般為1～6個月，高效一般為6～1?2個月)更換過濾器。
2、定期(一般每兩個月一次)用塵埃粒子計數器測定用本產品實施凈化的潔凈度區或的潔凈度，當實測的潔凈度與要求的潔凈度不符時，應查明原因(是否有泄漏、高效是否有失效等)若高效過濾器已失效，則應更換新的高效過濾器。
3、更換高效過濾器及初效過濾器時應停機進行。
4、更換高效過濾器時應注意以下事項：
(1)、更換高效過濾器時應特別注意拆箱、搬運及安裝取用時確保濾紙完整無損，禁止用手觸及濾紙造成破損。
(2)、安裝前，將新的高效過濾器對著亮處，以肉眼看高效過濾器中是否因運輸?shù)仍蚨霈F(xiàn)漏洞，如有漏洞則不能使用。
(3)、更換高效過濾器時應首先卸下箱蓋，再卸下壓條，然后將失效的高效過濾器取出，換上新的高效過濾器(注意高效過濾器的箭頭標志應與；爭化單元出風流向一致)，并將壓條與箱蓋回原位。
八、風淋室使用說明書>>運輸、儲存
凈化單元適用一般交通工具運輸。運輸途中，不得沖擊、碰撞，防止雨、雪侵襲與日光曝曬，以免造成損壞，銹蝕。
凈化單元應存放在溫度為一1?0℃“+40℃，相對濕度不大于80％，無酸堿等腐蝕性氣體且通風良好的庫房中。在包裝狀態下的儲存同期不得超過1?80天。
九、風淋室使用說明書>>開箱及檢查
1、開箱時，應文明作業，不得有粗暴、野蠻的操作，以免傷及箱內凈化單元或造成人身傷害。
2、開箱后，首先請確認本產品是否為所定產品，然后對裝箱清單內容仔細檢查是否有缺件，各部件是否有因運輸造成的損壞象，如發現損壞，請在收到本產品一周內與本公司聯系。
3、出現自行改裝現象，則不在保質范圍之內。
a、禁止在一分鐘內反復操作電源開關，以免因頻繁操作而損壞電器元件。
b、本產品不具防暴能力，嚴禁在易燃易爆的環境下使用。
c、請不要觸碰產品內的電器元件，當必要觸碰時請先切斷電源。
d、嚴禁改裝，以免導致觸電、火災等事故。
e、檢查時請切斷電源，以免無意中啟動運行，造成人身傷害。
f、請不要將重物放在電源引線上、不要夾壓電源線，以免電源引線破損而引發火災、觸電。
g、更換熔斷器時，要確保其容量不得超過指定容量，以免引起火。
h、長期停用時，請斷開電源。
i、當出異常情況時，請停止運轉、切斷電源后，在與本產品的經銷商或本公司。
i、接地線必須可靠的接地。
