風淋室配件-LED顯示電路板
當前位置：首頁 >> 風淋室配件 >> 正文LED顯示風淋室電路板又叫LED顯示風淋室主板或LED顯示風淋室控制器，風淋室電路板是風淋室配件的其中之一。
LED顯示風淋室主板可自動實現內、外門的互鎖與解鎖；照明的啟停；人體自動感應以及風機的啟停等功能。LED顯示風淋室主板在自動流程時有相關語音提示，并具有風淋時間、前后門解鎖延時時間、照明延時間可調等靈活功能。
LED顯示風淋室電路板主板面膜效果圖
LED顯示風淋室控制器電路板按鍵說明:
1、LED顯示風淋室主板急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
2、LED顯示風淋室主板風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。 此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
3、LED顯示風淋室主板照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
4、LED顯示風淋室主板上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。

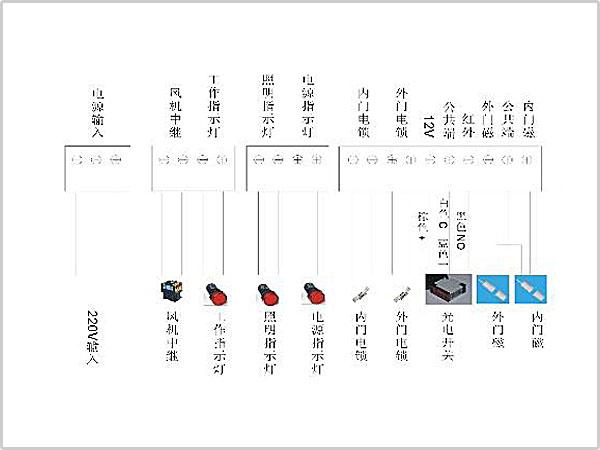

風淋室控制電路板副板接線示意圖輸入、輸出端子接口說明

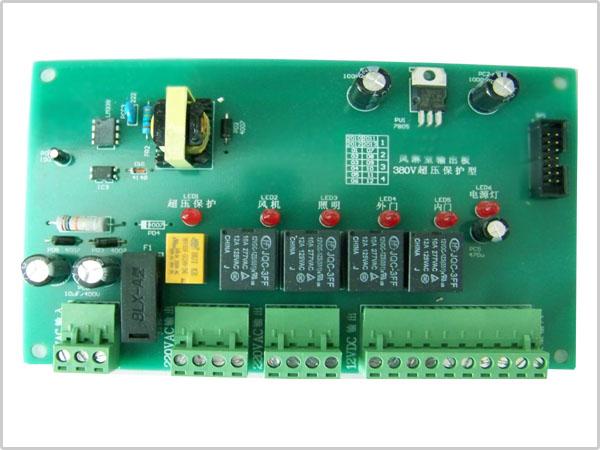

LED顯示風淋室控制器電路板副板特寫
風淋室控制器電路板副板特寫
1、強電輸入接口
ａ．供電電源：220VAC（絲印標記為220V AC IN）
2、強電輸出接口
a．風機：1A 220VAC（接交流接觸器線圈,絲印標記為風機中繼）
b．照明：1A 220VAC（如燈管較多可接中間繼電器,絲印標記為照明指示燈）
c．工作指示:1A 220VAC（絲印標記為工作指示燈）
d. 電源指示：1A 220VAC（絲印標記為電源指示燈）
3、弱電輸入接口
a． 內門門磁開關：無源觸點（絲印標記為內門磁）
b． 外門門磁開關：無源觸點（絲印標記為外門磁）
c． 紅外感應開關：無源觸點（絲印標記為紅外）
4、弱電輸出接口
a.紅外開關電源：12VDC（絲印標記為12V GO）
b.外門電鎖：600mA DC12V （外門電鎖）
c.內門電鎖：600mA DC12V （內門電鎖）

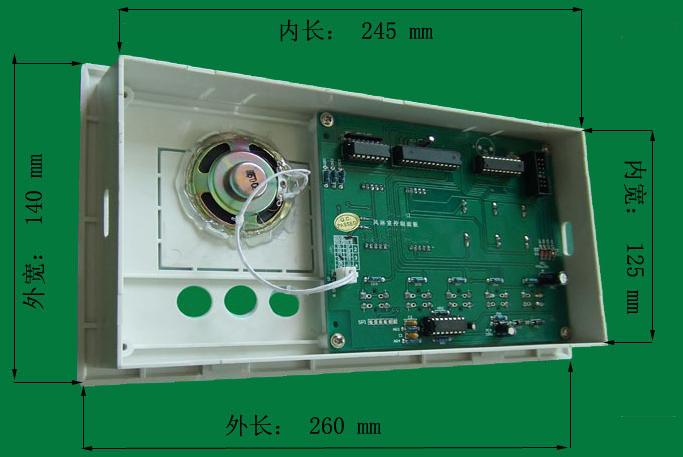

LED顯示風淋室電路板主板開孔尺寸
LED顯示風淋室電路板控制器使用注意事項：
1、產品開孔尺寸：L×W=245×125（MM）
2、產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；
3、產品使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；
4、 產品使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。
5、因風淋室線路板限制，各接口端子建議均不要外接大于100W設備， 如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。推薦閱讀：液晶顯示風淋室控制器
安裝好的風淋室
梓凈介紹風淋室電路板的控制功能特點：
風淋室控制用具有門磁監測、內置人體感應；門鎖、照明燈、送風機自動控制；以及中文語音提示功用。面板上有指示燈和數碼管標示風淋室的各個狀態以及時間。能夠設定風浴吹淋時間長度、以及吹淋后暫停時間長度。吹淋過程中能夠按緊急中止鍵中綴吹淋，也能夠在任何時分手動按鍵啟動吹淋。另外能夠外接紅外線感應開關，以順應舊系統。
風淋室控制面板顯現：
1、有內外門磁感應指示，內、外門鎖指示，進入/進來過程指示，人體感應指示。 、
2、2位數碼管分階段顯現設定時間長度、階段中止時間、吹淋中止倒計時時間。輸出方式:
1)、風機、照明燈采用繼電器控制，繼電器觸點容量220v/5A，輸出端直接輸出220v電源。
2)、門鎖控制輸出和外接紅外線感應開關供電端直接輸出12v直流電源。 輸入方式: 門磁監測、外接紅外線感應開關為無源開關信號。
風淋室產品采用專家設計，高科技技術生產，我司歡迎廣大客戶咨詢訂購。
風淋室控制用具有門磁監測、內置人體感應；門鎖、照明燈、送風機自動控制；以及中文語音提示功用。面板上有指示燈和數碼管標示風淋室的各個狀態以及時間。能夠設定風浴吹淋時間長度、以及吹淋后暫停時間長度。吹淋過程中能夠按緊急中止鍵中綴吹淋，也能夠在任何時分手動按鍵啟動吹淋。另外能夠外接紅外線感應開關，以順應舊系統。
風淋室是潔凈廠房和裝配式潔凈小室的設備，用于吹除進入凈化廠房的人體和攜帶物品表面附著的塵埃，同時風淋室也起到氣閘的作用，防止未經凈化的空氣進入潔凈區域，是進行人身凈化和防止室外空氣污染潔凈區的有效設備。
